Nguyên lý làm việc của động cơ đốt trong 4 kỳ – động cơ xăng (1 xi lanh)
– Động cơ đốt trong 4 kỳ sử dụng nhiên liệu xăng, loại hình thành hoà khí bên ngoài (vùng chế hoà khí) hoặc loại hình thành hoà khí bên trong (phun xăng trực tiếp vào xi lanh động cơ) đều có chu trình làm việc gồm 4 quá trình là hút (nạp) hoà khí vào xi lanh; nén; nổ (cháy – giãn nở) và xả.
– Ở cuối quá trình nén, hoà khí được đốt cháy cưỡng bức nhờ tia lửa điện (nguồn bên ngoài) và sinh công.

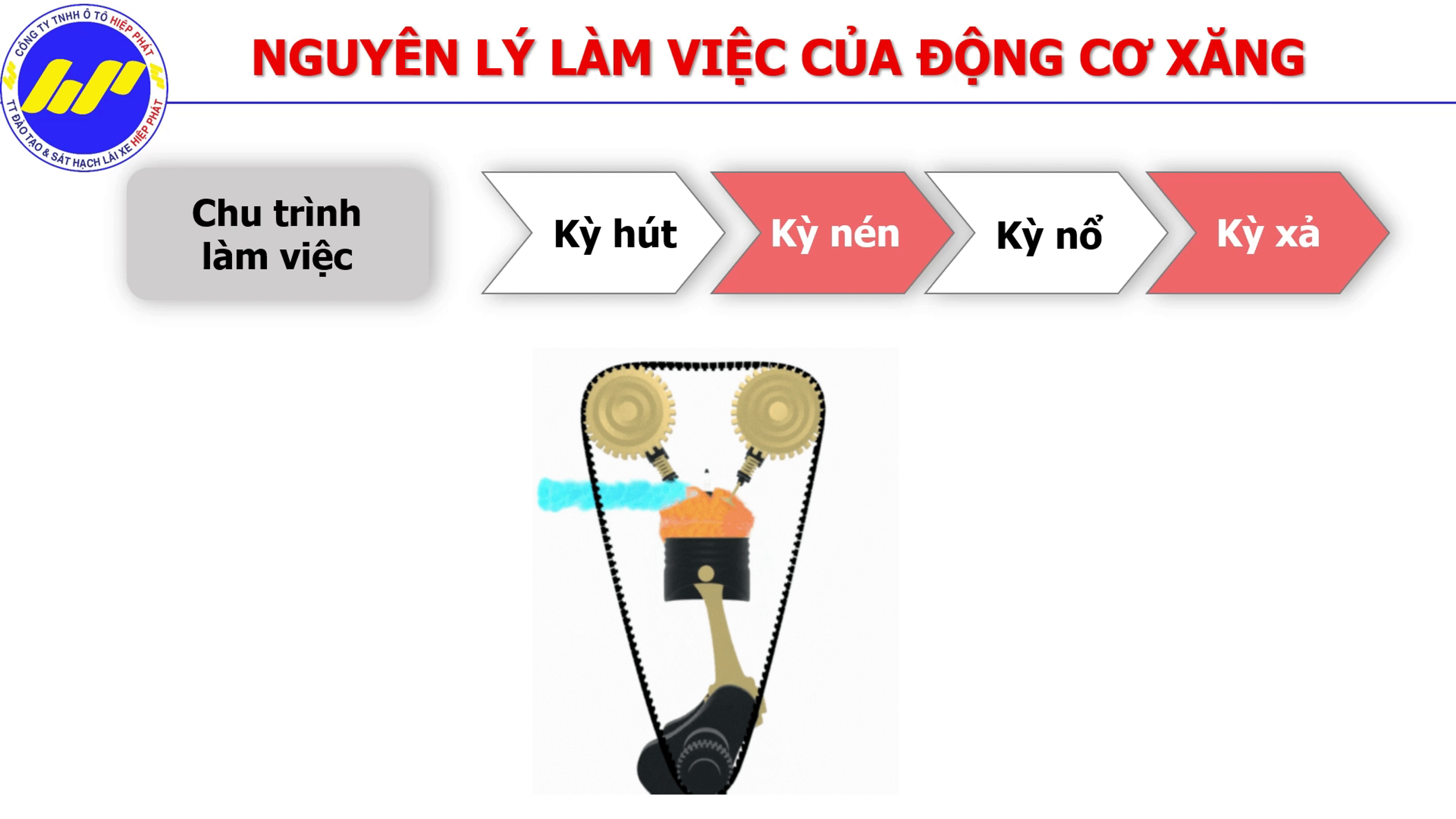

– Sơ đồ nguyên lý làm việc của động cơ xăng 4 kỳ được trình bày trên hình 2-2.
– Các kỳ làm việc của động cơ như sau : Hút – Nén – Nổ – Xả.
1

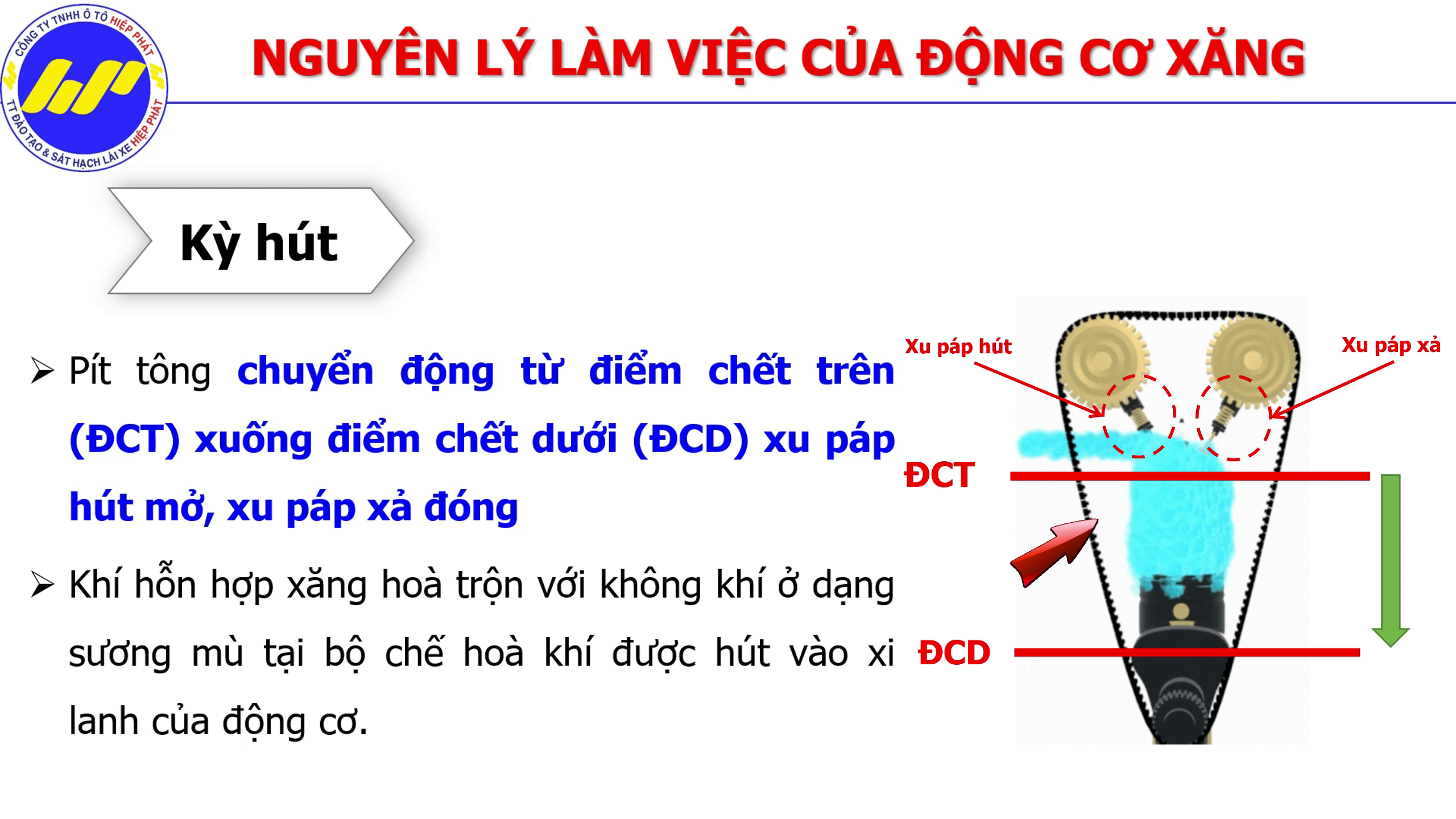

Kỳ hút
– Khi pít tông chuyển động từ điểm chết trên (ĐCT) xuống điểm chết dưới (ĐCD), xu páp hút mở, xu páp xả đóng khí hỗn hợp xăng hoà trộn với không khí ở dạng sương mù tại bộ chế hoà khí được hút vào xi lanh của động cơ.
2

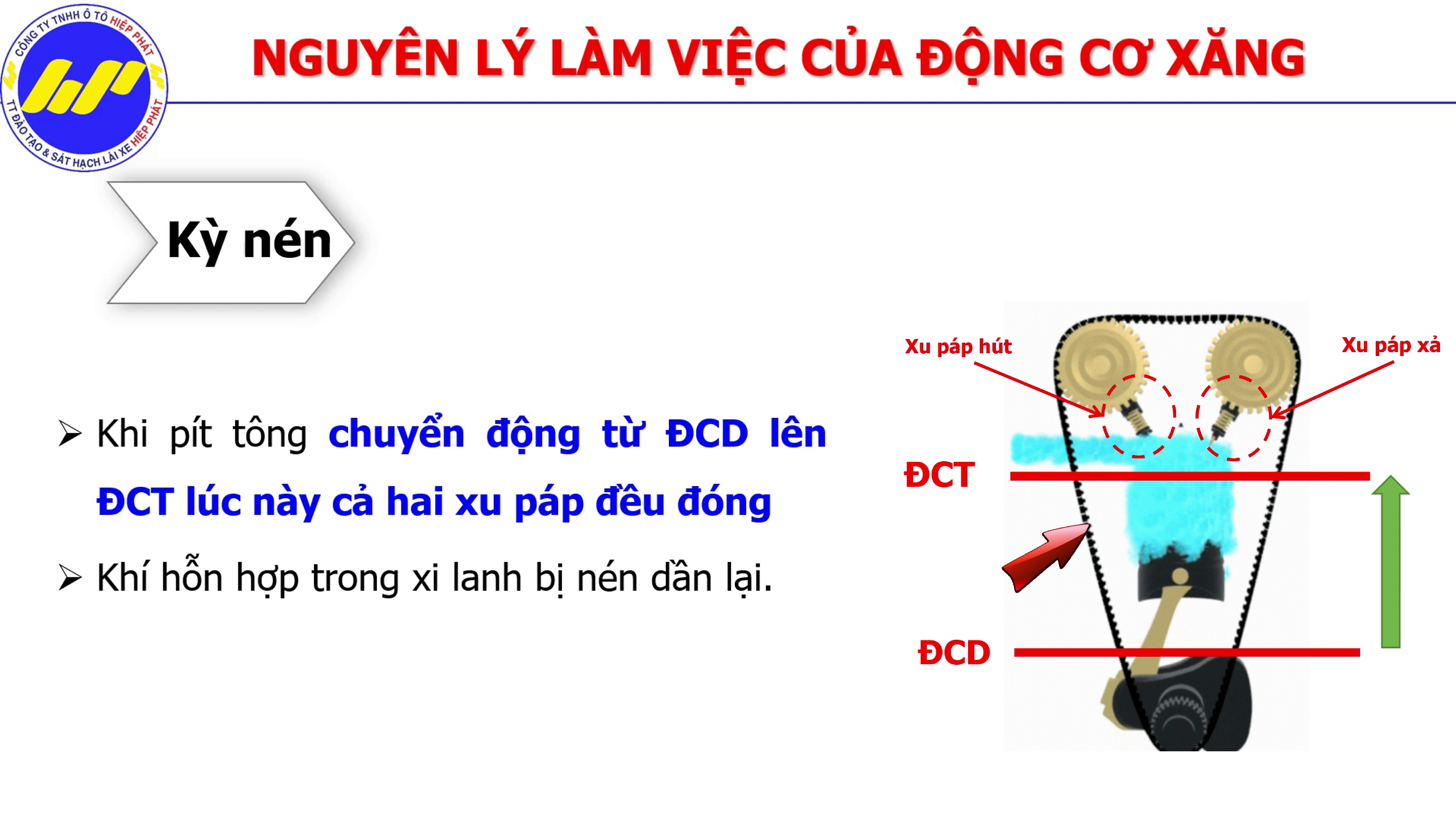

Kỳ nén
– Khi pít tông chuyển động từ ĐCD lên ĐCT lúc này cả hai xu páp đều đóng, khí hỗn hợp trong xi lanh bị nén dần lại.
3

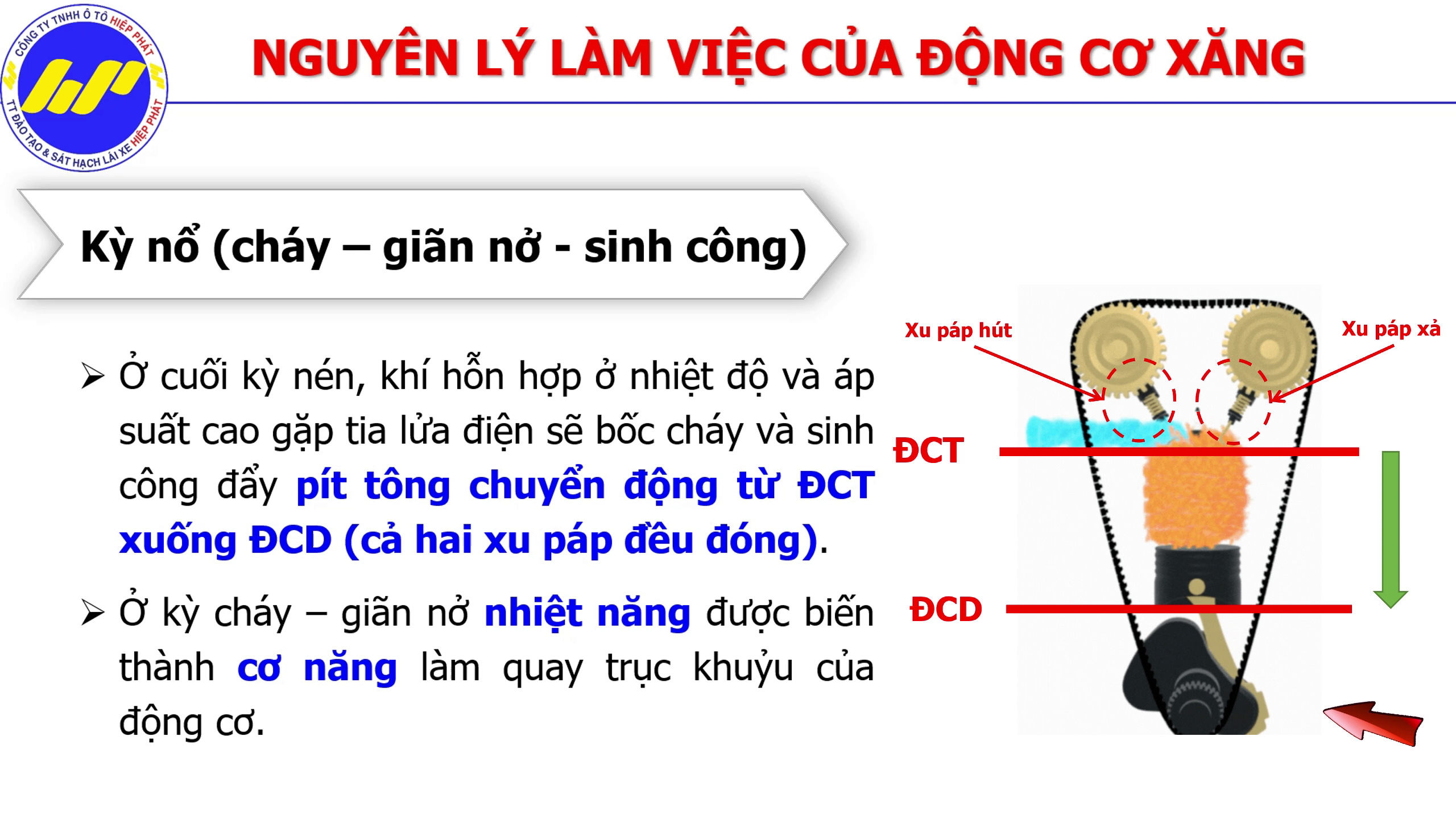

Kỳ nổ (cháy – giãn nở – sinh công)
– Ở cuối kỳ nén, khí hỗn hợp ở nhiệt độ và áp suất cao gặp tia lửa điện sẽ bốc cháy và sinh công đẩy pít tông chuyển động từ ĐCT xuống ĐCD (cả hai xu páp đều đóng).
– Ở kỳ nổ nhiệt năng được biến thành cơ năng làm quay trục khuỷu của động cơ.
4

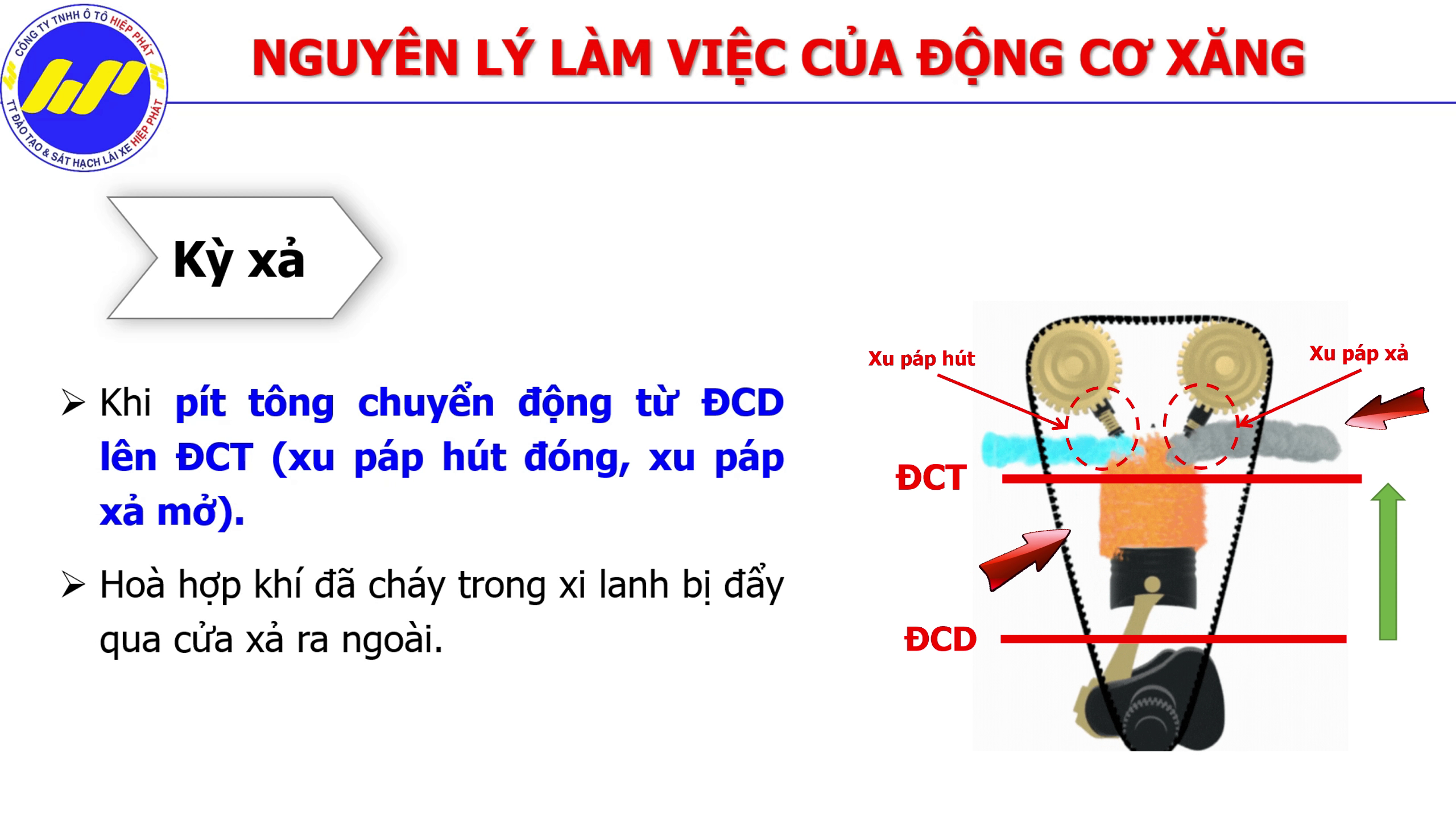

Kỳ xả
– Khi pít tông chuyển động từ ĐCD lên ĐCT(xu páp hút đóng, xu páp xả mở).
– Hoà hợp khí đã cháy trong xi lanh bị đẩy qua cửa xả ra ngoài.
